Qualità: 6h23 DIN 3962/63/67
Materiale: C45 UNI EN 10027-1
Esecuzione dentatura: temprata ad induzione e rettificata HRC 54-58.
Dati dentatura:
fp errore sul passo singolo: moduli < 3,0: 0,006 /moduli ≥ 3,0: 0,008
Fp errore sul passo totale:
dipendente dalla lunghezza della cremagliera (in tabella)
Le cremagliere di precisione Molinati della Serie DST a passo modulare Q6 sono prodotte in lunghezza (da 500 a 1000 mm) e modulo (1,5 a 6 mm) variabili e si discostano dallo standard di cremagliere a dentatura elicoidale temprate e rettificate per la posizione delle forature, che qui consentono una maggiore rigidità della trasmissione.
La tempra della dentatura viene eseguita secondo parametri specifici e l'intero processo di produzione è monitorato per garantire al cliente la massima qualità ed efficienza.
L'utilizzo di pignoni su cremagliere serie DST a dentatura elicoidale assicura movimenti lineari veloci, precisi e silenziosi nei macchinari industriali di ogni settore.

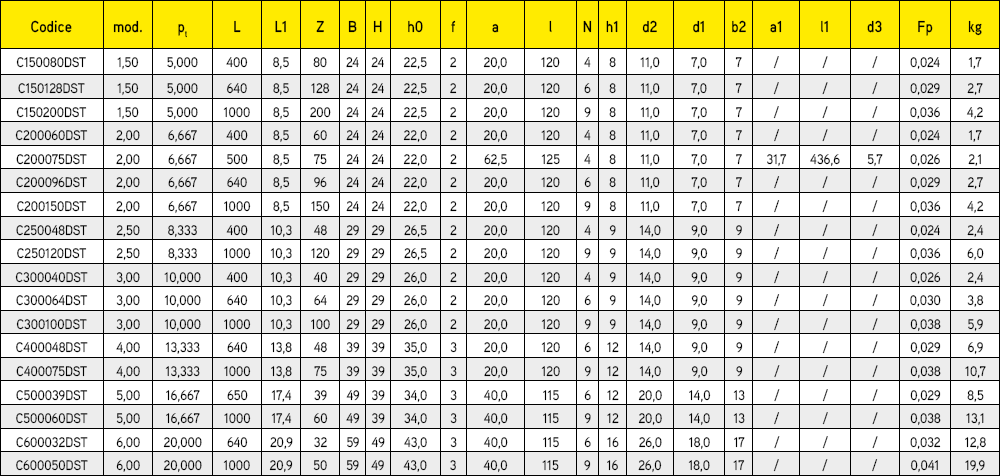

tutte le quote sono espresse in mm
pt: passo tangenziale - Z: numero dei denti - N: numero dei fori - d3: preforatura per spina
Note: è necessaria una controcremagliera di montaggio per il posizionamento corretto tra due cremagliere consecutive (fornibile a parte). - Su richiesta fornitura del pignone.
